अकार्बनिक खनिज अछूता अग्निरोधक केबल MICC

बुनियादी जानकारी

मॉडल नं.: MICC

उत्पाद विवरण

अकार्बनिक खनिज अछूता अग्निरोधक केबल MICC

प्रयोग

MICC केबल असेंबली वर्गीकृत क्षेत्रों में बिजली, नियंत्रण, इंस्ट्रूमेंटेशन और थर्मोकपल अनुप्रयोगों के लिए आदर्श हैं। कॉपर बाहरी म्यान को जमीन के कंडक्टर के रूप में अनुमोदित किया गया है और उच्च वर्तमान रेटिंग लगभग सभी बिजली अनुप्रयोगों को संतुष्ट कर सकती है। इसके अलावा mi केबल में एक कम फिजिकल प्रोफाइल होती है जो बिना डब्बों के असीमित मोड़ देती है।

MICC चार प्रकार की केबल असेंबलियाँ प्रदान करता है:

तांबा sheathed केबल, तांबा कंडक्टर; यूएल आग 1850 º एफ पर दो घंटे के लिए दर्जा दिया

तांबे के कंडक्टर, आंतरिक ढाल और बाहरी म्यान के साथ मुड़ जोड़ी और परिरक्षित जोड़ी, उल अग्नि को 1850 ed F पर दो घंटे के लिए रेट किया गया

825 म्यान, ठोस निकल कंडक्टर, आग 2200 º एफ या निकल पहने तांबे कंडक्टर पर 30 मिनट के लिए मूल्यांकन मिश्र धातु, आग 2000 º एफ पर 30 मिनट के लिए मूल्यांकन

स्टेनलेस स्टील 316 थर्मोकपल विस्तार केबल, सभी प्रकार

सभी केबल असेंबली निम्नलिखित स्थितियों के लिए उपयुक्त हैं:

आग और गर्मी प्रतिरोधी

खनिज अछूता केबल का अकार्बनिक निर्माण इसे बेहद आग और गर्मी प्रतिरोधी बनाता है। तांबा, 1982 ,F, 1083 --C के पिघलने बिंदु के बराबर एक ऑपरेटिंग सीमा के साथ - यह आसानी से उच्च तापमान और भारी वर्तमान अधिभार का सामना कर सकता है। यह कोई धुआँ या विषाक्त पदार्थ नहीं उत्सर्जित करता है और न ही किसी भी तरह के प्रचलन को बढ़ावा देता है। इसके विपरीत, एक थर्ड पार्टी टेस्ट साबित हुआ कि मानक नाली और तार 425 .F पर विफल रहे। ये अग्निरोधक गुण मोटर संचालित वाल्व, नियंत्रण स्टेशन, प्लांट शटडाउन सिस्टम, उपकरणों और बिजली उपकरणों को जोड़ने के लिए इसे सबसे अच्छा विकल्प बनाते हैं जो वास्तविक आग की स्थितियों में चालू रहना चाहिए।

खनिज अछूता केबल और केबल असेंबलियाँ अस्पतालों, होटलों, आपातकालीन जनरेटर, आग पंप, धुएं और वेंट निकास प्रशंसकों, संचार सर्किट, मल्टीप्लेक्स अलार्म सिस्टम और इंस्ट्रूमेंटेशन के लिए बिजली और नियंत्रण केबल के रूप में बेहद विश्वसनीय हैं।

अन्य अनुप्रयोगों में बॉयलर, टैंक और फर्नेस वायरिंग, मेटल स्मेल्टर और लंबर भट्टों पर इलेक्ट्रिक हीटरों के लिए वायरिंग कनेक्शन शामिल हैं, जहां नियमित रूप से पीवीसी इन्सुलेशन कठोर और दरारें होती हैं और उन्हें नियमित रूप से बदलना पड़ता है।

जलरोधक

केबल ठोस है और एक extruded कॉपर शीथ के साथ निर्मित है जो इसे तरल पदार्थों के लिए अभेद्य बनाता है। न तो पानी, प्रक्रिया तरल पदार्थ या संक्षारक समाधान प्रणाली में पलायन कर सकते हैं। तांबे और पीतल संक्षारक वातावरण में, या प्रत्यक्ष दफन के लिए एक बाहरी बाहरी एचडीपीई जैकेट अतिरिक्त सुरक्षा प्रदान करने के लिए निर्दिष्ट किया जा सकता है। पीवीसी जूते पीतल कनेक्टर को कवर करते हैं। एपॉक्सी एंड टर्मिनेशन `जीवनकाल सील को नमी प्रदान करता है।

औद्योगिक अनुप्रयोगों में तेल टैंकों में प्रकाश फिटिंग कनेक्शन शामिल हैं जो समय-समय पर मिट्टी के तेल से धोए जाते हैं।

एमआई केबल असेंबली यूएस कोस्ट गार्ड स्वीकृत हैं और वर्तमान में तटवर्ती प्लेटफार्मों पर चेतावनी बीकन, फॉग हॉर्न और लालटेन को जोड़ने के लिए उपयोग की जाती हैं। वे तेल टैंकरों और समुद्री जहाजों पर कई विद्युत तारों की समस्याओं को भी हल करते हैं जो सबसे खराब परिस्थितियों में काम करते हैं।

तापमान स्थिर

खनिज अछूता केबल कम तापमान पर नहीं बिगड़ता है और विधानसभाएं निरंतर, यहां तक ​​कि तापमान में अत्यधिक परिवर्तन से अप्रभावित रहती हैं।

दैनिक तापमान परिवर्तन से संघनन और नमी सील पैकिंग के ऊपर उजागर नाली में जमा हो जाती है, जिससे जंग और संक्षारण नाली का निर्माण और अवरुद्ध हो जाता है। ठंडे तापमान में यह नमी जम सकती है, नाली या सील को विभाजित कर सकती है और संभवतः उपकरण या विद्युत उपकरण को नुकसान पहुंचा सकती है, खासकर अगर वायरिंग शीर्ष प्रविष्टि है।

क्योंकि एमआई केबल असेंबलियाँ ठोस और पूरी तरह से नमी प्रतिरोधी हैं, इसलिए यह जोखिम समाप्त हो जाता है। औद्योगिक अनुप्रयोगों में एलएनजी टैंक, फ्रीजर कमरे और कठोर जलवायु जैसे अलास्का और कनाडा में मोटरों को बिजली की तारों को शामिल करना शामिल है।

विकिरण प्रतिरोधी

मैग्नीशियम ऑक्साइड, खनिज अछूता केबल में इन्सुलेशन, किसी भी अन्य सामग्री पर बेहतर विकिरण प्रतिरोध प्रदान करता है और इस कारण से, MICC केबल असेंबली परमाणु ऊर्जा संयंत्र अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प हैं।


परिचय

खनिज अछूता (एमआई) केबल बिजली और हीटिंग (औद्योगिक और नागरिक अनुप्रयोगों में आग से बचाव और संरक्षण) के साथ-साथ विद्युत गर्मी अनुरेखण (औद्योगिक और भवन प्रक्रियाओं) के लिए सबसे सुरक्षित विकल्प है।

निर्माण

खनिज अछूता केबल पूरी तरह से अकार्बनिक सामग्री से निर्मित है। कॉपर शीथ और कंडक्टर, मैग्नीशियम ऑक्साइड के साथ अछूता यह सुनिश्चित करता है कि केबल आग के प्रभावों का सामना करने में सक्षम है और बाद में पूरी तरह से उपयोग करने योग्य है। एमआई केबल सिस्टम वायरिंग की कई कठिन समस्याओं का एक सरल समाधान प्रदान करता है और लगभग सभी प्रकार के विद्युत सर्किटों के लिए एक भरोसेमंद और स्थायी स्थापना के लिए बनाता है। 300 और 600 वोल्ट के अनुप्रयोगों के लिए उपयुक्त है। दबाव 2000 psi के लिए परीक्षण किया गया। खनिज इंसुलेटेड केबल अनुच्छेद 330, 500 और 501 और राष्ट्रीय इलेक्ट्रिक कोड के अन्य सभी लागू प्रावधानों का अनुपालन करता है।

उत्पादन की प्रक्रिया

ठोस तांबे के कंडक्टर की छड़ को पहले एक ऊर्ध्वाधर 2.5 "व्यास तांबे की ट्यूब 30 फुट लंबे, खनिज अछूता ब्लॉक आवेषण के साथ सही रिक्ति पर रखा जाता है। ट्यूब मैग्नीशियम ऑक्साइड के साथ पैक किया जाता है, जो सील और अग्निरोधक इन्सुलेटर के रूप में कार्य करता है। अंत कॉपर ट्यूब को बंद कर दिया जाता है और एक स्टील ड्रॉ वायर संलग्न किया जाता है। विशेष मशीनरी का उपयोग करके, भरी हुई ट्यूब को एक स्वैजिंग प्रक्रिया के माध्यम से रखा जाता है, जो केबल को लंबा करते समय म्यान और कंडक्टर व्यास को कम करता है। उदाहरण के लिए, एक दो कंडक्टर केबल # 16 AWG। 1221 फीट की नाममात्र लंबाई है।

स्वैगिंग या ड्रॉइंग कंडक्टरों को उस स्थान पर लॉक कर देती है जिससे कि म्यान के अंदर कंडक्टरों की स्थिति कभी भी अलग-अलग नहीं होती है, यहां तक ​​कि गठित या तुला भी नहीं होती है। स्वैगिंग प्रक्रिया के दौरान, तांबे के अणुओं को संरेखित करने और केबल को लचीला रखने के लिए केबल को एनीलिंग या हीटिंग प्रक्रिया के माध्यम से रखा जाता है।

सामग्री विनिर्देशों

खनिज अछूता केबल उच्च चालकता तांबे एएसटीएम बी 4 या बी 5 से निर्मित है; संपीड़ित मैग्नीशियम ऑक्साइड पाउडर के साथ अछूता; एक निर्बाध फॉस्फोरस deoxidized तांबे म्यान; अधिकतम निरंतर ऑपरेटिंग तापमान 250C; 0-300 वोल्ट एसी / डीसी और 0-600 वोल्ट एसी / डीसी का एक कार्यशील वोल्टेज; फैक्टरी परीक्षण वोल्टेज 1500 वोल्ट आरएमएस (300 वोल्ट केबल) और 2500 वोल्ट आरएमएस (600 वोल्ट केबल); 0.1% की शक्ति कारक; ढांकता हुआ निरंतर (एसआईसी) 3.7 पर और ढांकता हुआ ताकत 70 वोल्ट / एमएल 475 .C पर।

खनिज अछूता केबल बनाम। पाइपलाइन

खनिज अछूता केबल का उपयोग करके, आप न केवल नाली और तार की अनिश्चितता को खत्म करते हैं, बल्कि अतिरिक्त सामग्री की लागत भी लेते हैं, जिसमें पुल बक्से, यूनियन, ग्राउंडिंग तार, नाली सील और अन्य फिटिंग शामिल हैं। 2000 पीएसआई पर परीक्षण किया गया दबाव, खनिज अछूता केबल वाष्पों, गैसों, तरल पदार्थ और लपटों के मार्ग को अवरुद्ध करके बेहतर प्रदर्शन प्रदान करता है; दबाव पाइलिंग को समाप्त करता है और किसी भी विस्फोट गैसों को उनके तत्काल क्षेत्र में सीमित करता है।

नाली के साथ, सील को 18 "अर्निंग डिवाइस या इंस्ट्रूमेंट से जोड़ा जाना चाहिए, जो कि नाली सिस्टम से जुड़ा हो। यदि कोई नाली सील विफल हो जाती है, तो गैस या तरल पदार्थ स्वतंत्र रूप से माइग्रेट कर सकते हैं और यह इस कारण से है कि कुछ कंपनियों को सिंगल या डबल थैली की आवश्यकता होती है खतरनाक क्षेत्रों में जवानों का सालाना एक्सरे और निरीक्षण किया जाना है।




मानक : IEC331 और BS 6387 CWZ



DIMENSIONS

Number and Conductor Size Cable Diameter Current Ratings Nominal Weight
Bare Cable LSF Bare Cable LSF Lenght Bare Cable LSF
Served Cable Served Cable Served
Cable
mm² mm mm A A m Kg/Km Kg/Km
2x1.0 5.1 6.4 17.5 19.5 800 104 125
2x1.5 5.7 7 22.5 25 800 130 153
2x2.5 6.6 7.9 30 33 600 179 205
2x4.0 7.7 9.2 40 44 450 248 287
3x1.0 5.8 7.1 15 16.5 800 135 159
3x1.5 6.4 7.7 19 21 650 168 193
3x2.5 7.3 8.8 25 28 500 224 261
4x1.0 6.3 7.6 14.5 16 700 161 187
4x1.5 7 8.3 19 21 550 202 230
4x2.5 8.1 9.6 25 28 400 278 319
7x1.0 7.6 9.1 10 11 650 233 271
7x1.5 8.4 9.9 12.5 14 530 291 333
7x2.5 9.7 11.2 17 19 400 407 455

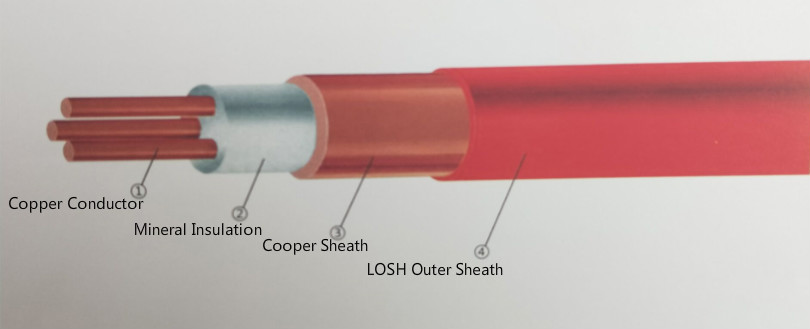

7.Structure

fire resistant cable BTTZ

Mi


Copper CableFlame Retardant Cable

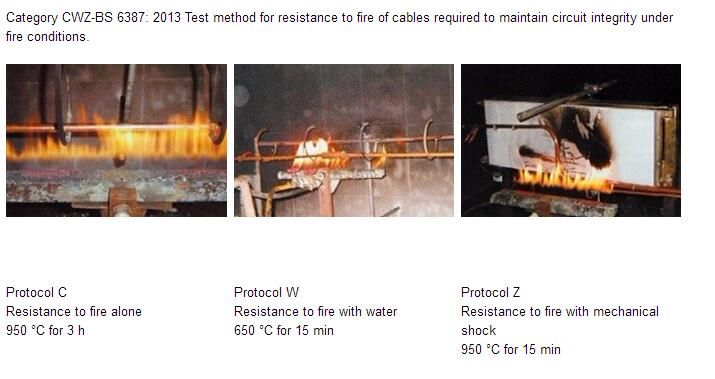

6. पूर्ण प्रदर्शन

Fire resistant cable fire performance

1 power cable certificte

2.Huayuan Gaoke Cabel Co.,Ltd

3Client visiting

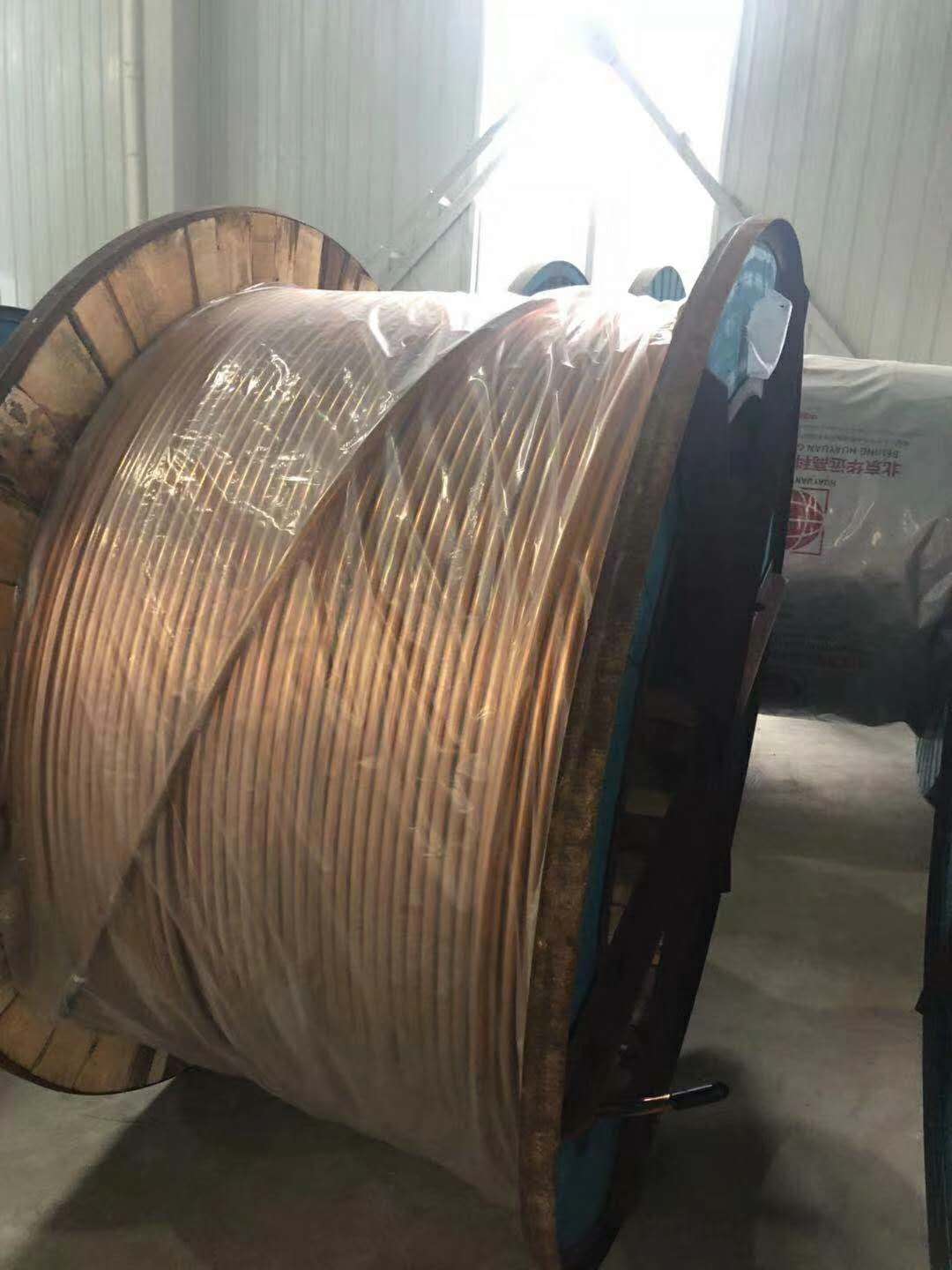

4 Shipment

5producing
